Kích thước cầu nâng 1 trụ, 2 trụ là yếu tố quan trọng, quyết định đến diện tích lắp đặt và thi công nền móng. Nắm được kích thước chuẩn của cầu nâng 1 trụ, 2 trụ sẽ giúp công tác thi công, lắp đặt dễ dàng và chính xác hơn. Và trong bài viết dưới đây, chúng tôi sẽ cung cấp đến bạn thông tin về kích thước của hai dòng cầu nâng này.
Nội dung chính
Kích thước cầu nâng rửa xe 1 trụ
Cầu nâng 1 trụ là thiết bị có chức năng nâng hạ ô tô theo chiều lên xuống và xoay tròn 360 độ (tùy theo yêu cầu công việc). Hỗ trợ nâng xe lên cao, thuận tiện cho việc vệ sinh của người thợ, nhất là ở khu vực gầm và vành xe, những vị trí khó thao tác và làm sạch.
Hiện nay trên thị trường có hai loại cầu nâng rửa xe 1 trụ được sử dụng phổ biến là cầu nâng 1 trụ Việt Nam và cầu nâng Ấn Độ. Nhìn chung, kích thước cầu nâng 1 trụ Việt Nam và Ấn Độ này tương tự nhau, độ chênh lệch không quá lớn.

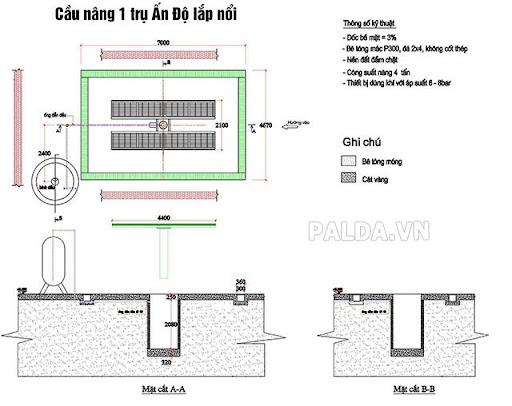

Bản vẽ kích thước cầu nâng 1 trụ đúng chuẩn
- Chiều dài ty nâng cầu 1 trụ Ấn Độ là 2.2m, cầu Việt Nam là 2.1m (chênh nhau 0.1m ~ 10cm).
- Đường kính ty nâng trong và ngoài của 2 dòng cầu này có kích thước bằng nhau lần lượt là 270mm và 325mm.
- Kích thước bàn bàn nâng của cầu Ấn Độ và cầu Việt Nam cũng giống nhau. Chiều dài bàn nâng lắp nổi là 5m, bàn nâng âm nền là 4.4m.
- Chiều cao nâng của ty nâng cầu rửa xe 1 trụ là 1.5m
Dựa vào kích thước của cầu nâng rửa xe ô tô 1 trụ, người dùng có thể tính toán được chính xác các thông số để thi công móng và lắp đặt cầu nâng 1 trụ.
- Vị trí đặt cầu phải cách tường khoảng 3m, tính từ tâm cầu để cầu không bị va chạm vào tường khi xoay 360º.
- Móng của cầu nâng rửa xe 1 trụ đảm bảo độ sâu khoảng 2.4 – 2.5m, cần gia cố thêm một lớp xi măng dày từ 0.2-0.3m.
- Chiều cao tiêu chuẩn của mái phải lớn hơn 4m để đảm bảo trong quá trình nâng cầu không chạm vào mái.
- Miệng hố móng có diện tích tối thiểu là 1m², chú ý không đào quá to sẽ gây khó khăn cho việc lắp đặt.

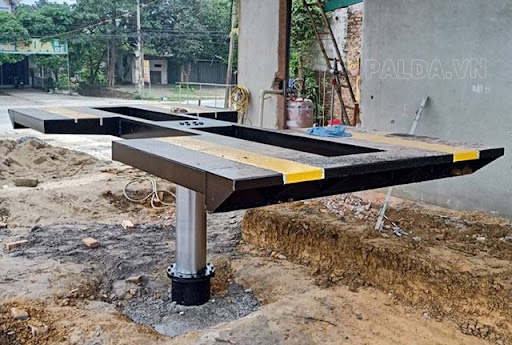

Móng của cầu nâng rửa xe 1 trụ đảm bảo độ sâu từ 2.4 – 2.5m
Kích thước cầu nâng 2 trụ
Cầu nâng ô tô 2 trụ được ứng dụng rộng rãi tại nhiều xưởng sửa chữa với khả năng nâng được hầu hết các dòng xe hơi, xe du lịch loại nhỏ. Hỗ trợ quá trình kiểm tra động cơ, sửa gầm dễ dàng, tiết kiệm thời gian, tốc độ xử lý cũng nhanh hơn.
Sức nâng tối đa của cầu nâng 2 trụ là từ 4 tấn trở xuống cho các loại xe con, xe tải nhỏ… Nguồn điện sử dụng đa dạng, 1 pha hoặc 3 pha tùy thuộc vào yêu cầu lắp đặt của nhà xưởng. Đa số các dòng cầu nâng ô tô 2 trụ hiện nay đều được sản xuất theo kích thước tiêu chuẩn. Cụ thể là:
Cầu nâng 2 trụ kiểu cổng
Cầu nâng 2 trụ cáp trên thường được sử dụng cho các cửa tiệm có chiều cao từ 4m) trở lên. Loại này thường có độ bền cao, chắc chắn hơn so với cổng dưới do có thanh chống gập an toàn. Đồng thời được tích hợp thêm khóa an toàn, cảm biến hành trình nâng.
- Chiều cao 2 trụ: 372.2cm
- Chiều rộng tổng thể: 339cm
- Chiều rộng lòng trong: 283cm
- Kích thước sải tay ngắn từ 62.4 – 106.7cm
- Kích thước sải tay dài: 78.4 – 137.4cm
- Chiều cao tối thiểu khi nâng – hạ: 10cm
- Chiều cao của pad đỡ: 10 – 18cm

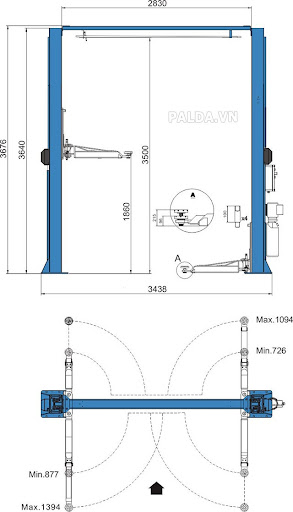

Kích thước cầu nâng 2 trụ giằng trên
Cầu nâng 2 trụ không cổng
Cầu nâng 2 trụ cáp dưới thích hợp lắp đặt cho các nhà xưởng có độ cao mái trần từ 3m7 đổ xuống, chiều ngang tầm 4m. Tuy nhiên, loại cầu 2 trụ này có độ an toàn không cao bởi không có thanh chống gập. Nhưng bù lại, rất phù hợp với các xưởng gara ô tô có vừa và nhỏ.
- Chiều cao toàn bộ: 282.2cm
- Chiều rộng toàn bộ: 338cm
- Chiều rộng lòng trong: 280cm
- Chiều cao nâng max: 190cm
- Sải tay ngắn: 72 – 110cm
- Sải tay dài: 77 – 124cm
- Chiều cao pad đỡ: 10 – 18cm

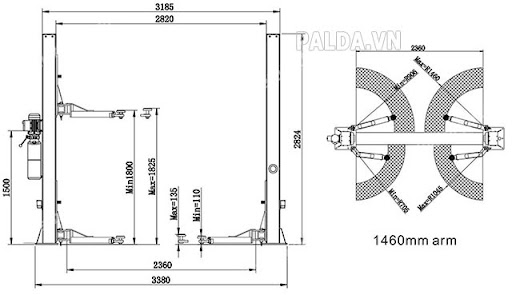

Kích thước cầu nâng 2 trụ giằng dưới
Dựa vào kích thước cầu nâng 2 trụ, chúng ta có thể tính toán được các thông số lắp đặt như:
- Khoảng cách hai móng cầu là 2870mm tính từ tâm cầu. Cần đặt cầu cách tường tối thiểu 1m, đủ không gian cho ô tô tiến vào vị trí cầu nâng.
- Hố móng cầu có kích thước tiêu chuẩn là 1 x 1 x 1m (dài x rộng x cao)
- Chiều cao của mái trần nhà xưởng tối thiểu là 4m.
- Chiều cao của cầu giằng dưới nằm trong khoảng 2.8m. cầu giằng trên khoảng 3.7m. Tuy nhiên, độ cao nâng tối đa khi nâng sẽ không lên được tới mức đó mà thường nhỏ hơn, khoảng 1m.
Lưu ý khi lắp đặt cầu nâng ô tô 1 trụ, 2 trụ
- Để có được nền móng vững chãi cho cầu nâng thì người dùng cần phải khảo sát địa chất khu vực tiệm rửa xe của mình. Nếu là đất thịt thì khi thi công, cần gia cố lớp bê tông từ 20-30cm. Còn nếu là đất mềm, cát dễ sụt lún thì lớp bê tông cần đổ dày thêm khoảng 50-60cm.
- Tiếp theo, cần kiểm tra chất lượng của đáy móng, đảm bảo hố móng đạt tiêu chuẩn rồi mới tiến hành thi công lắp đặt.
- Ngoài ra, bạn cần kiểm tra độ cao của móng trước khi lắp đặt để tránh trường hợp đặt ti nâng vào rồi mới phát hiện hố móng sâu hơn hoặc nông hơn. Như vậy sẽ mất thêm nhiều thời gian và công sức để làm lại móng.
- Khi mua cầu nâng, để biết chính xác kích thước, người mua hãy tìm đến những đơn vị cung cấp cầu nâng một trụ rửa ô tô uy tín. Họ sẽ cung cấp đầy đủ thông tin về sản phẩm, tư vấn và hỗ trợ lắp đặt nếu khách hàng có nhu cầu.
Qua những thông tin trong bài viết trên chắc hẳn bạn đọc đã nắm được chi tiết về kích thước cầu nâng 1 trụ. Từ đó giúp quá trình thi công, lắp đặt thiết bị này một cách chính xác nhất.
